Номер в автокаде как поставить

В AutoCAD нумерация элементов — важный этап подготовки чертежей, особенно при оформлении спецификаций, маркировке деталей или создании схем. Номера помогают идентифицировать объекты, упрощают чтение проектной документации и обеспечивают соответствие стандартам ГОСТ. В отличие от табличных данных в Excel, в AutoCAD номера можно проставлять как текстом, так и через параметрические блоки, атрибуты или автоматизированные инструменты. Главное — выбрать подходящий метод в зависимости от типа задачи: ручная нумерация подойдёт для простых чертежей, а для сложных проектов лучше использовать динамические блоки или внешние приложения.

Проектирование в AutoCAD требует не только точности геометрии, но и чёткой структуры документации. Простановка номеров — это не просто расстановка цифр, а часть системы обозначений, которая влияет на восприятие чертежа, его согласование и последующее производство. Особенно актуальна эта задача в машиностроении, строительстве и электротехнике, где каждый элемент должен быть однозначно определён. При этом AutoCAD не имеет встроенного автонумератора как такового, но предоставляет мощные инструменты, позволяющие реализовать нумерацию любым удобным способом.
Например, при работе с чертежами сборочных единиц требуется пронумеровать позиции спецификации. Это делается с помощью выносных линий и позиционных обозначений. В строительных проектах нумеруются помещения, оси зданий, узлы и фрагменты. В электросхемах — контакты, клеммы, устройства. Во всех случаях важно не просто поставить цифру, а сделать это системно, чтобы при изменениях нумерация оставалась корректной.

Ручная нумерация: когда и как использовать

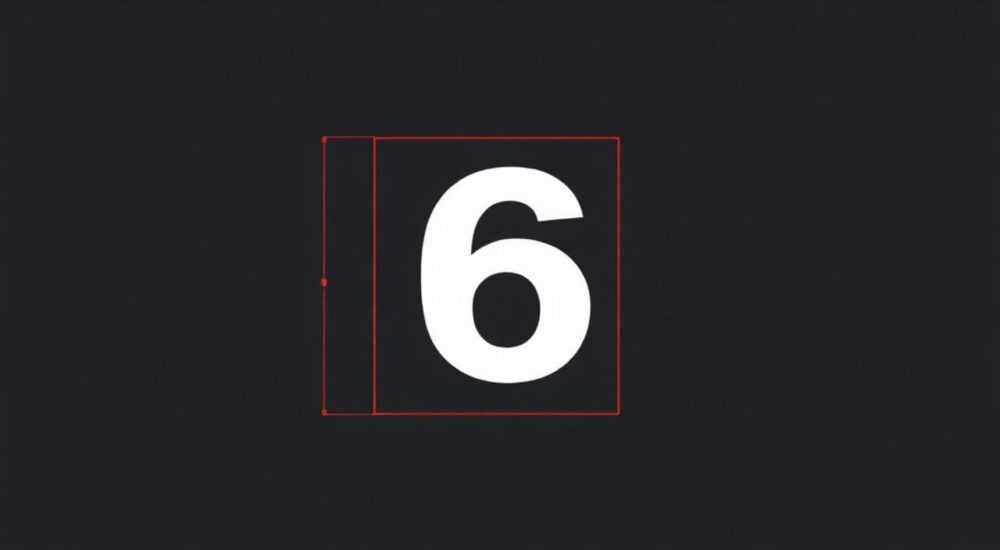

Простейший способ поставить номер в AutoCAD — использовать команды текстового ввода. Команда _TEXT позволяет добавить однострочный текст, а _MTEXT — многостровой. Этот метод подходит для небольших чертежей, где количество объектов не превышает 10–20 позиций.
Чтобы проставить номер вручную:

1. Активируйте команду ТЕКСТ через командную строку или ленту (вкладка «Аннотации» → панель «Текст»).
2. Укажите точку вставки.
3. Введите высоту текста (например, 2.5 мм по ГОСТу).
4. Вращение текста — обычно 0°.
5. Введите нужный номер (например, «1», «2», «3»).

Для единообразия рекомендуется использовать текстовые стили. Создайте стиль с именем «Номера»: шрифт ISOcp.shx, высота 2.5, ширина — 0.7. Такой стиль обеспечит совместимость с принтерами и плоттерами, а также соответствие требованиям стандартизации.

Если номер должен быть связан с конкретным объектом, используйте выноски. Команда _LEADER или _QLEADER создаёт стрелку с текстовым полем. В AutoCAD 2026 улучшена работа с мультимаркерами — теперь можно быстро создавать цепочки позиций.

Как оформить позицию по ГОСТу

По ГОСТ 2.109–73 и ГОСТ 2.304–81 позиционные обозначения должны быть выполнены прописными буквами или цифрами в кружке. Диаметр кружка — 5–8 мм, шрифт — без засечек.
Вы можете:

• Нарисовать окружность диаметром 6 мм.
• Вставить внутрь текст с номером, выровняв по центру.
• Группировать объекты (команда _GROUP), чтобы они перемещались вместе.

Для ускорения процесса создайте блок с кружком и текстом. Правда, в таком случае номер будет фиксированным. Чтобы сделать его изменяемым, нужно перейти к атрибутам.

Блоки с атрибутами — основа автоматической нумерации

Наиболее эффективный способ нумерации в AutoCAD — использование блоков с атрибутами. Атрибут позволяет вставлять изменяемый текст в состав блока. Это идеально подходит для маркировки позиций, комнат, узлов и других повторяющихся элементов.
Процесс создания блока с атрибутом:

1. Перейдите на вкладку «Вставка» → «Определение блока» → «Атрибут».
2. В диалоговом окне задайте:
   • Тег — уникальное имя атрибута (например, «POZ»)
   • Подсказка — что будет показано при вставке (например, «Введите номер позиции»)
   • Значение — начальное значение (можно оставить пустым)
   • Высота — 2.5
   • Текстовый стиль — выберите заранее созданный стиль
3. Нажмите «ОК» и укажите точку вставки атрибута.
4. Объедините атрибут с графическим элементом (например, кружком) через команду _BLOCK.

После этого блок можно вставлять сколько угодно раз. При каждой вставке система запросит номер позиции. Если забыли указать значение — используйте команду _EATTEDIT, чтобы отредактировать атрибут в уже вставленном блоке.

Массовое редактирование атрибутов

Когда блоков становится много, редактировать их по одному неэффективно. Используйте команду _BATTMAN (Block Attribute Manager). Она позволяет:

• Просматривать все атрибуты в чертеже.
• Фильтровать по имени блока или тегу.
• Менять значения массово.
• Сортировать и экспортировать данные.

Также доступна команда _ATTEDIT — быстрое редактирование атрибута в одном блоке без вызова диалогового окна.

Динамическая и последовательная нумерация

Для автоматизации процесса нумерации AutoCAD предлагает встроенные инструменты. В версиях 2020 и новее появилась функция «Последовательная нумерация» в панели «Инструментальные парады» (Express Tools). Она позволяет быстро проставить номера по порядку.
Алгоритм использования:

1. Убедитесь, что установлены Express Tools (по умолчанию идут в комплекте).
2. Перейдите на вкладку «Инструментальные парады» → «Текст» → «Последовательная нумерация».
3. Выберите точки, где нужно поставить номера (можно щёлкать мышью или выбирать существующие блоки).
4. Задайте параметры:
   • Начальное значение
   • Шаг приращения (обычно 1)
   • Префикс и суффикс (например, «Поз. » + номер)
   • Выравнивание и ориентация
5. Подтвердите вставку.

Этот инструмент особенно полезен при нумерации списков, элементов схем или точек привязки. Он автоматически увеличивает значение на шаг и вставляет текст или атрибут.

Использование поля (FIELD) для динамических номеров

Поле в AutoCAD — это объект, который отображает динамическое значение. Например, можно создать поле, которое ссылается на свойство блока или внешний файл.
Чтобы вставить поле:

1. В режиме редактирования текста (в MTEXT) нажмите кнопку «Поле».
2. Выберите категорию «Объект» или «Документ».
3. Для нумерации подойдёт поле типа «Последовательность» (если доступно) или «Индекс блока».
4. Настройте формат вывода (префикс, суффикс, формат числа).

Поля обновляются при пересчёте чертежа (_REGEN), что делает их надёжными для динамических данных.

Сторонние инструменты и LISP-решения

Для профессиональных проектов часто используются сторонние надстройки. Наиболее популярны:

• AutoLISP-скрипты для автоматической нумерации
• Плагины от сторонних разработчиков (например, CADig, EnSuite)
• Интеграция с Excel через Data Link

Пример простого LISP-кода для нумерации:

(defun c:NUM ()
 (setq num 1)
 (while (setq pt (getpoint (strcat "nУкажите точку для номера " (itoa num) ": ")))
 (command "_-text" "m" pt "2.5" "0" (itoa num))
 (setq num (1+ num))
 )
 (princ)
)

Этот скрипт запускается командой NUM, последовательно проставляет номера и увеличивает счётчик. Его можно модифицировать под свои нужды — добавить префикс, изменить высоту, использовать блоки.

Интеграция с Excel позволяет импортировать номера из таблиц. Через Data Link вы связываете таблицу в AutoCAD с Excel-файлом. При изменении данных в Excel таблица в чертеже обновляется.

Лучшие практики и типичные ошибки

Чтобы нумерация была эффективной, следуйте проверенным правилам:

• Всегда используйте слои. Номера должны находиться на отдельном слое (например, «ANNOT-POZ»), чтобы можно было легко управлять их видимостью.
• Не используйте случайные стили текста. Создайте шаблон (.dwt) с готовыми стилями, слоями и блоками.
• Избегайте дублирования номеров. Проверяйте чертёж перед выдачей.
• Для сборочных чертежей соблюдайте порядок нумерации: слева направо, сверху вниз.

Типичные ошибки:

• Ручное исправление номеров без обновления спецификации.
• Отсутствие резервных номеров (рекомендуется оставлять пропуски между позициями).
• Использование растровых шрифтов вместо векторных (ломается при печати).

Чек-лист перед сдачей чертежа

1. Проверьте нумерацию на пропуски и дубли.
2. Убедитесь, что все номера соответствуют спецификации.
3. Обновите поля и связи (REGENALL).
4. Заморозьте слои с номерами, если они не должны редактироваться.
5. Экспортируйте данные для контроля (в Excel или PDF).

Экспертное мнение

Вопросы и ответы

Заключение

Простановка номеров в AutoCAD — это не просто техническая операция, а часть системного подхода к оформлению проектной документации. От выбора метода зависит не только скорость работы, но и качество, согласованность и возможность автоматического обновления данных. Ручной ввод уместен для чертежей с малым количеством позиций, но при масштабировании необходимо переходить к атрибутам, блокам и автоматизированным инструментам.
Современные версии AutoCAD, такие как 2026, предлагают мощные встроенные средства, включая Express Tools и поддержку динамических полей. Использование этих инструментов позволяет значительно сократить время на оформление и минимизировать ошибки. В сочетании со сторонними решениями, такими как LISP-скрипты или интеграция с Excel, вы получаете гибкую систему управления нумерацией.

• Для простых задач используйте ручной ввод с единым текстовым стилем.
• Для повторяющихся элементов применяйте блоки с атрибутами.
• Автоматизируйте процесс с помощью Express Tools и LISP.
• Всегда проверяйте нумерацию перед сдачей проекта.
• Интегрируйте нумерацию в систему шаблонов и стандартов компании.
